| 二、部件连线检查 |
||

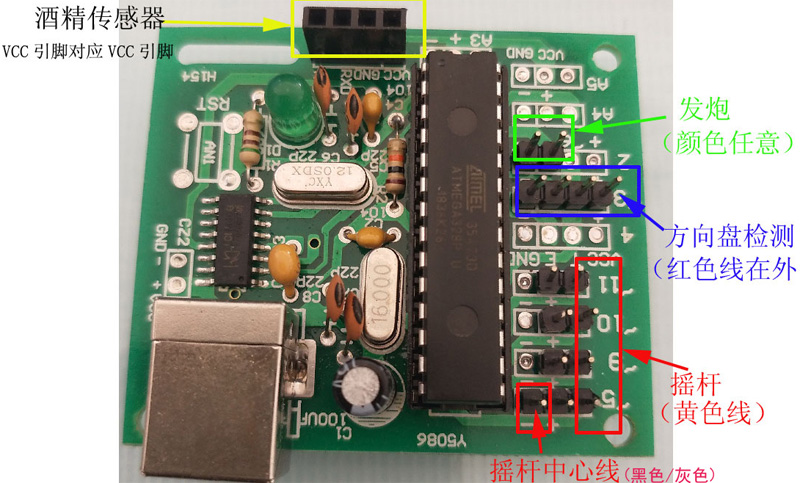

| 1、全部引脚说明 | ||
 |
||
| 2、分块引脚说明---摇杆端引脚 | ||
|
|
 |
|

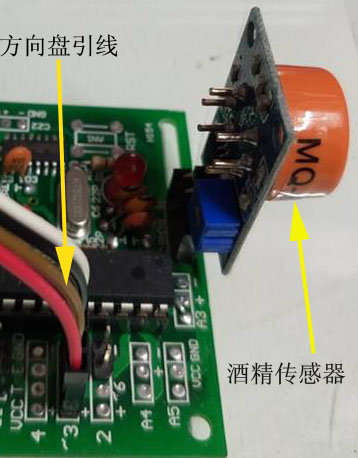

| 3、分块引脚说明---酒精传感器 | ||
 |
||

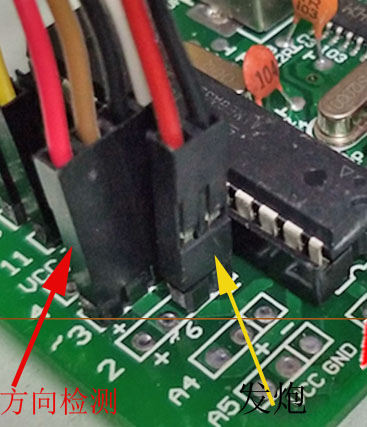

| 4、分块引脚说明---方向检测和发炮按钮（喇叭） | ||
 |
||
| 三、软件--硬件连接 |
||

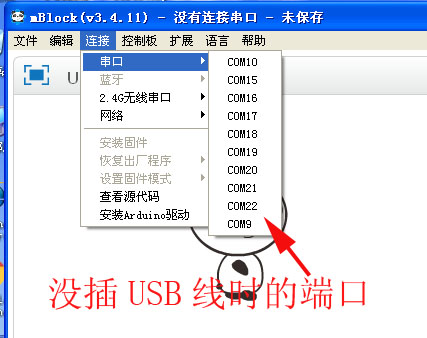

| 1、开启MBLOCK软件，查看没有插USB连接线时的串口有哪些 | ||
 |
||
|
2、用USB线连接主控板和电脑，先在单击编程空白区，再重新单击菜单“连接”，查看有没有新增加的串口 |
||
 |
||
| 这个多出来的端口就是你这张主控板的端口，不同电脑这个端口值可能不一样，我这台是“com3”你那台可能是com2、com4等认准多出来的即可 |
||

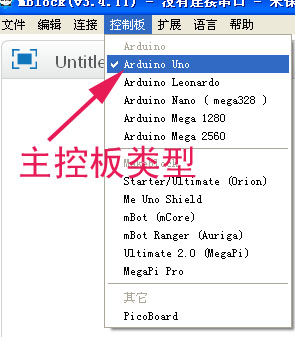

| 3、将控制板设置为 Arduino Uno | ||
 |
||
| 四、检测主控板是否正常 |
||

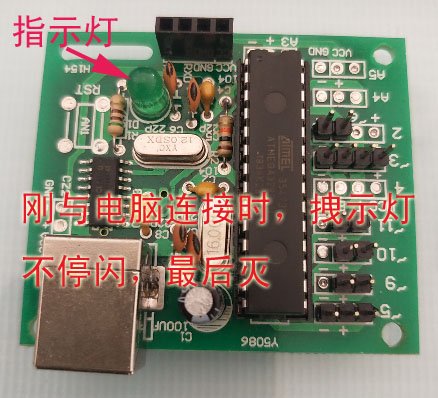

| 1、用USB线刚和电脑连接时，指示灯应该会闪烁，最后又会灭 | ||
 |
||
|

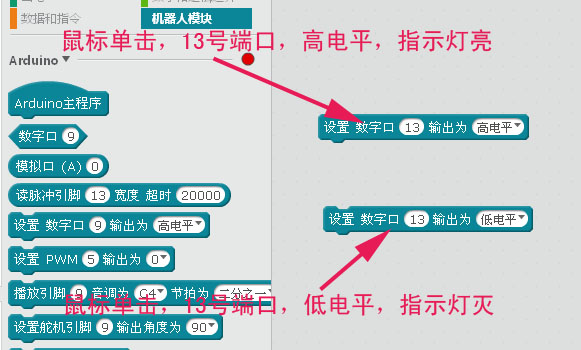

2、主控板上这个指示灯的端口号是13, 在编程区拉出两条指令，注意要分开，双击指令，能随意控制主控板灯亮，灯灭，表示主控板是好的。 |
||
 |
||

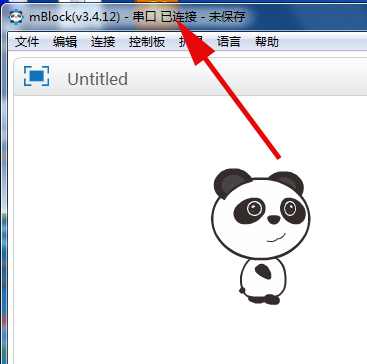

| 3、如果指示灯不受控制，先检查是否已连接，也可以断开连接、重新连接 | ||
 |
||
| 五、课堂程序 |
||
| 3、方向盘检测编程-完成版 | ||
| 4、醉酒驾车体验编程-完整版 | ||
